정상초음파엔지니어링 초음파융착/기계제작/스테이킹

2일 전 회사로 인도네시아에서 연락이 왔어요~ 엄청 오래전에 저희 회사 앰프를  사 가셨던 분인데 앰프는 10년이 된 거 같고 공구혼 제작을 5년 전에 다시  하셨었으니.. 5년 만에 연락을 하셨네요  (그만큼 고장이 없다는...)​일단 진동 부만 고장이 난 건지 아님 앰프도 작동이 안되는 건지 전화로는 잘 안 들려  채팅으로 대화를 해서 검진을 해본 결과 엠프는 이상이 없는걸 확인! 인도네시아에 있는 27Khz 기계 및 앰프 5년 전 제작 데이터가 있어서 바로 공구 혼, 메인 혼 가공! 2일 만에 후다닥 가공하여  주파수 확인 후 김포공항 청사에 택배 발송 대행업체에 바로 보냈습니다.  그래도 잊지 않고 이렇게 연락 주셔서 감사합니다. 번창하세요 사장님!! ​초음파 융착기는 현대 산업에서 필수적인 장비..

1. 회전 용착 원리자! 오늘은 회전 용착에 대하여 알아보아요! 회전 용착은 두 가지의 기본 원리로 작업이 수행됩니다.​1) 하지 그에 고정된 용착물과 모터에 의해 회전되고 있는 상지그의 용착물이 서로 접촉하면 그때 발생되는 마찰열에 의해 접촉부위가 용융이 되어 용착이 됩니다!.​2) 용착 부위가 충분히 용융되었을 때 회전이 멈추고 고화 될 때까지 가압하여 냉각한다. 이러한 원리에 의해 작성된 공정도를 아래 그림에 나타내보았습니다. 그림의 공정도를 보면 간단한 원리에도 불구하고 용착 조건과 제어 조건, 기계의 신뢰도가 중요하다는 것을 알 수 있어요. 보다 자세히 설명해 보면, 마찰력과 냉각 시 압력과의 압력이 달라야 하며, 회전 멈춤 시간이 최소한으로 줄어야 하며, 전체 공정 진행 시 다단가압, 다단속도..

인서팅(INSERTING)열가소성 수지에 너트나 볼트를 초음파 진동을 이용하여 수지 속으로 밀어 넣는 것을 인서트라고 한다. 즉, 초음파 진동이 혼에 의해 금구로 전달되면 금구의 표면과 플라스틱의 마찰이 발생되어 용융되고, 압력을 가하면 금구가 매입되고 금구 표면에 가공된 홈, 앰버, 널링에 용융 물이 차 들어가 냉각된 후에 금구가 견고하게 고정되어 인발력 또는 회전 토크에 강하게 된다.​1. 인서트 사출과 비교 시 장점1) 사출 시 금구의 투입이 없어 안전하고 전체 사출 시간이 줄어 생산성이 높다.2) 금형 손상 및 제품의 표면 손상이 없다.3) 금형 제작비용이 절감된다. 4) 금구 주위의 내부응력이 적다.5) 도금 부품은 도금 후에 인서트가 가능하다.​2. 설계 시 고려할 점1) 인서팅할 구멍은 8˚..

초음파 용착 시 참고 사항1. 투명 플라스틱 용착 투명수지는 투명도 때문에 용착 부위 설계에 보다 신중해야 합니다! 용착산은 녹음 정도를 조절할 수 없어 과용 융, 과열되면 투명도가 떨어지고 백화현상이 생기게 돼요~ 그래서 투명 플라스틱 용착 시 요구사항은 전단 용착 설계를 하고, 출력이 높은 용착기를 사용하고, 진폭이 커야, 단시간에 용착이 되어 투명함을 유지할 수 있습니다.​2. 제품 손상 방지(흠집 방지)혼과 지그의 형태는 흠집의 양을 결정하는 중요한 요소입니다! 그래서 혼과 지그를 잘 만들어야 합니다.흠집을 방지할 수 있는 방안을 알아보면 공구혼은 공구혼과 제품의 접촉면을 최대한 감소시켜야 하고,조금 큰 제품과 접촉했을 때 틈이 생기는 것을 방지하기 위해 혼을 제품보다 크게 만들고, Al 혹은 A..

초음파와 플라스틱!초음파 용착기는 기계적 진동을 발생시켜 플라스틱을 통과하여 용착 부위에 마찰, 용융을 일으켜 용착 작업을 하는데요! 그러나 플라스틱 용착이란 초음파 용착기의 기계적인 측면도 있지만 용착하고자 하는 플라스틱 재료에 따라 용착 특성이 다르므로 초음파에 영향을 주는 플라스틱 재료의 특성을 알아야 합니다~ 이번 글에서는 다양한 플라스틱 재질의 구조와 특성의 이해뿐만 아니라 플라스틱의 용착 특성에 대한 기본적인 사항을 설명해 드리겠습니다.!​(1) 수지수지는 기본적으로 열가소성 플라스틱(Thermo-plastic) 수지와 열경화성 (Thermoset) 수지로 크게 나누어 볼 수 있습니다!열가소성 수지는 형성된 후 재 가압과 재 가열로 재 용융시키면 본 특성은 변하지 않고 외관 상태만 변하는데요 ..

초음파 용착의 원리초음파의 진동이 처음 가해지면 용착 면의 미세한 표면 기복이 매우 빠르게 발열이 됩니다. 이 표면 기복의 돌출된 부분이 다른 곳보다 응력이 집중되어 큰 변형률과 진동에너지의 대부분을 소모하게 되어 용착 부위의 돌출 부분이 용융이 되고 그 외 부분으로의 흐름이 발생하게 되지요.! 이 순간 용착 면 전체에 용융 층이 얇게 형성되고, 초음파의 계속적인 진동으로 짧은 시간의 확산이 이루어져 플라스틱 중합체에서 결합하고 남은 가원자들이 상대편 가원자들과 분자 1차 결합을 이루어 용착이 되는 겁니다!​여기에서 용착을 크게 3단계로 나누어 보면 ​ 1) 표면의 재배열 : 표면의 기복에 응력이 집중되어 그 부분에서 용융이 일어나 표면 기복의 높이가 낮아 지는 상태.  2) 젖음 : 표면 기복에서 용융..

1. 내부가열이다.고주파 용착은 유전체 손실이 큰 일부의 플라스틱 (예 : PVC 등)에만 적용이 가능하나 초음파 용착은 모든 열가소성수지에 적용이 가능하고 플라스틱 자체를 발열시킨다. 또 가열은 극히 단시간 1초 이하에 행해질 수 있다.​2. 용착 부위의 세척과정이 필요 없다.용착하는 표면은 초음파 진동을 받으므로 용착 부위에 부착되어 있는 먼지나 분체, 액체는 물론, 점도가 높은 유, 도막, 인쇄잉크도 불어 날려서 용착한다.​3. 연속 실링이 가능하다.초음파를 공급하는 공구 혼 선단은 큰 진폭으로 진동하고 있으므로 외관 마찰이 적은 용착 재료와 상대적으로 이동시키는 것이 용이하다.​4. 용착 동시에 용단이 가능하다.공구혼의 출력 부를 날카롭게 하여 초음파를 가하면 용단이 가능하다. 고주파 용착에서는 ..

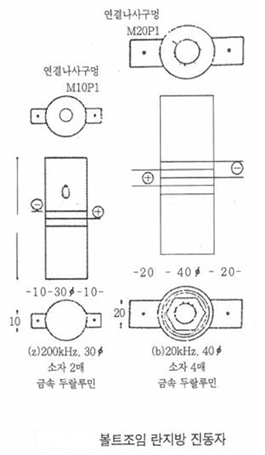

1. 진동자진동자(Transducer)는 발진기에서 발생하는 전기적 에너지를 기계적 종 진동에너지로 변환시켜주는 역할을 한다. 용착기용으로 사용되는 진동자는 란지방형진동자(B.L.T)로 P.Z.T(티탄소, 지르콘 산연) 전 왜 형으로 알루미늄 합금으로 P.Z.T 소자를 샌드위치 하여 제작한 것인데, 소자 자체는 도자기와 같은 것이므로 일정의 응력을 넘으면 파손된다. 그 때문에 일정 진폭을 넘지 않도록 진폭을 제어하여야 한다. ​P.Z.T 소자는 전기를 가하면 각 결정의 분극된 방향으로 길이가 늘어나고, 거꾸로 소자에 분극된 방향으로 가압을 하면 전기가 발생하는 압전 현상을 갖고 있는 신소재이다. 이 성질을 이용하여 발진기에서 변조 발생된 주파수의 교류전압 (15,000~38,000㎐의 위상 변화)을 P...
