초음파 용착기 수리 사례 – 엉망 배선부터 진동부 재조립까지 실제 현장 작업기

최근 신규 업체로부터 긴급 문의를 받고 현장에 방문한 사례를 공유한다.
기존에 타 업체를 통해 설비를 관리받던 곳이었으며, 초음파 용착기 이상으로 인해 정상적인 생산이 어려운 상황이었다.

가서 보니 사실 우리 회사 기계도 아니었지만 뭐 업체를 위해서 제대로 된 수리는 해야 하니 체크를 해 보았다.





1. 현장 도착 후 확인된 문제 상황

현장에서 확인한 장비 상태는 예상보다 심각했다.

첫 번째 장비는 기본적으로 0점(Zero Point)이 잡히지 않는 상태였으며, 이는 진동계 이상 또는 기계적 체결 문제를 의심할 수 있는 대표적인 증상이다.

두 번째 장비는 공구혼이 손상되어 있어 신규 제작 요청이 있었고,
고객 측에서는 파일 용착 전용 공구혼 + 엠보(엠버) 가공을 요청하였다.

문제는 여기서 끝이 아니었다.

2. 진동부 내부 상태 – 잘못된 배선 작업

진동부 점검을 위해 장비를 분해하는 과정에서 가장 큰 문제를 발견했다.

진동자와 앰프를 연결하는 배선 상태가 정상적인 구조가 아니었다.

정상적인 경우에는

• 진동자 케이블
• 중간 커넥터 (압착 단자, 일명 총알단자)
• 앰프 출력선

이 구조로 되어 있어야 유지보수 및 교체가 용이하다.

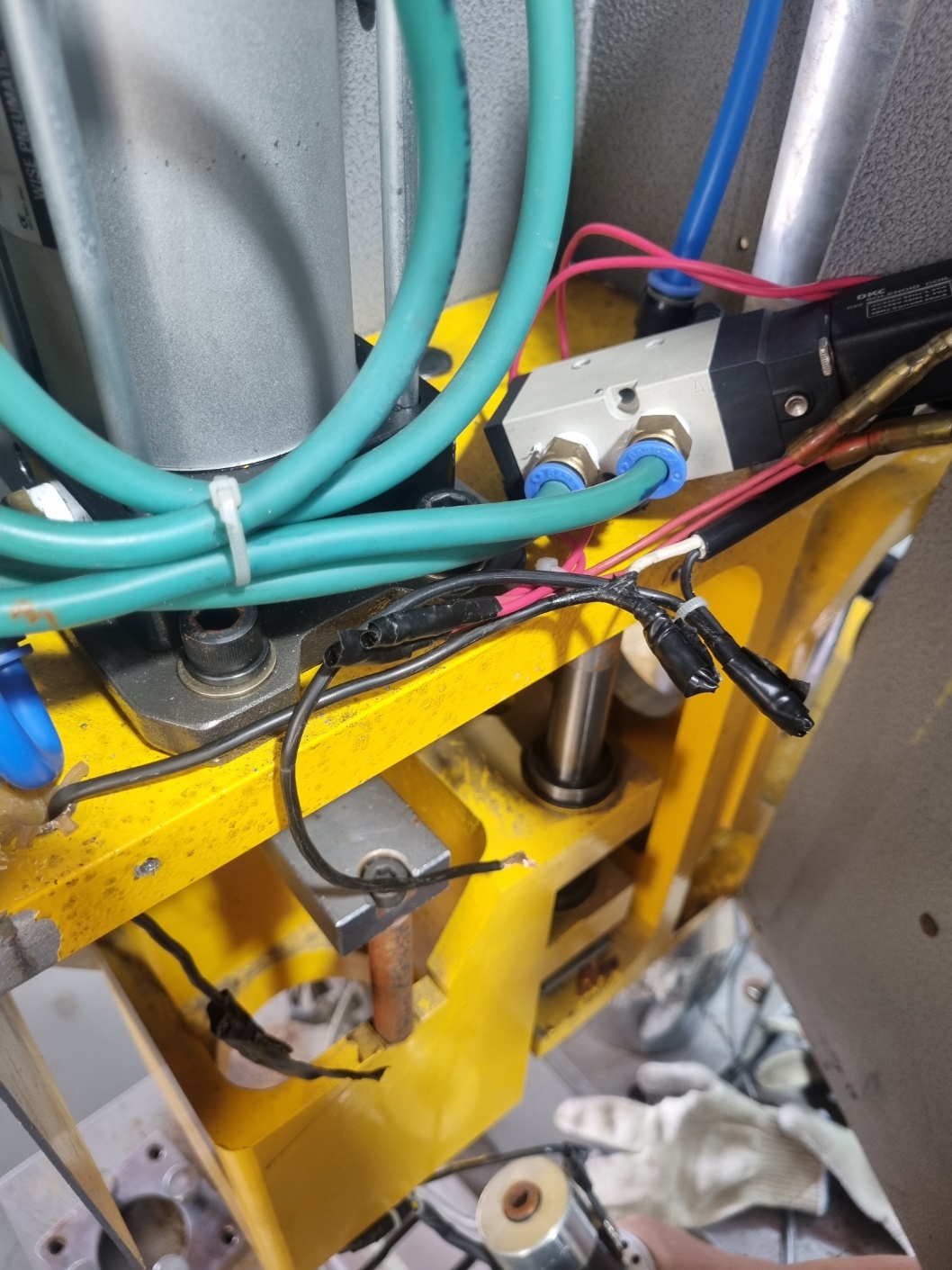

하지만 해당 장비는
선과 선을 직접 연결한 후 전기테이프로 감아 놓은 상태였다.

이 방식은 다음과 같은 문제를 유발한다.

• 진동부 교체 시 작업 난이도 급증
• 접촉 불량 및 출력 저하 가능성
• 발열 및 단락 위험 증가
• AS 재작업 시 시간 및 비용 증가

결과적으로 유지보수를 전혀 고려하지 않은 작업 방식이었다.

3. 진동부 조립 상태 불량

추가로 분해 점검을 진행하면서 기계적 문제도 확인되었다.

• 메인혼날개가 반대 방향으로 조립되어 있음
• 수평 조절이 불가능한 상태
• 체결면(접촉면) 면취 불량

이 상태에서는 정상적인 진동 전달이 어렵고,
장비 출력 불안정 및 혼 파손으로 이어질 가능성이 높다.

4. 수리 및 개선 작업 내용

해당 장비 2대를 모두 당사로 입고하여 전체적인 재정비를 진행했다.

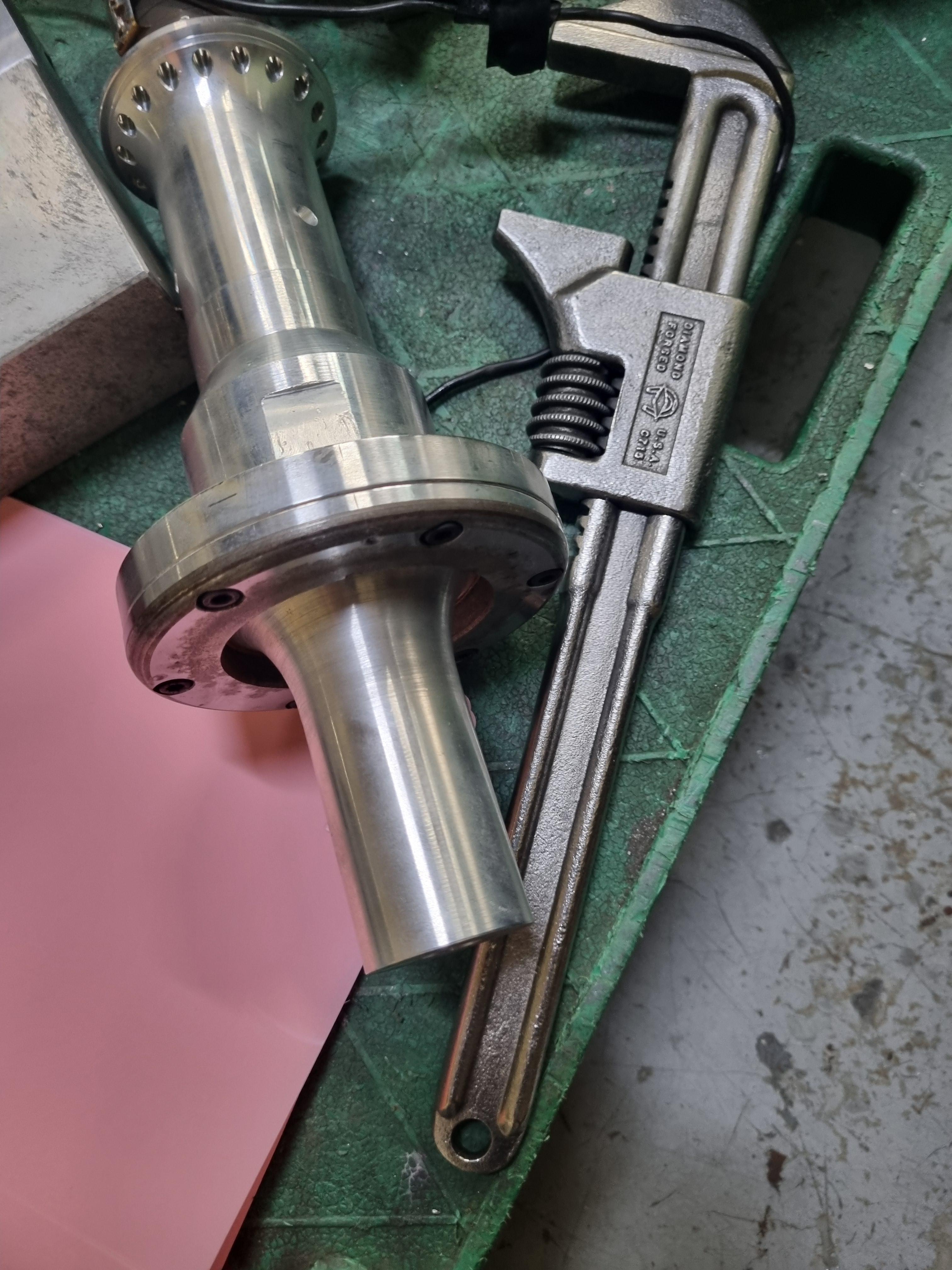

1) 진동부 완전 분해 및 재조립

• 모든 진동부 분해 후 상태 점검
• 체결면 재가공 (면취 작업)
• 메인혼날개 정상 방향으로 재조립
• 체결 토크 및 수평 정밀 조정

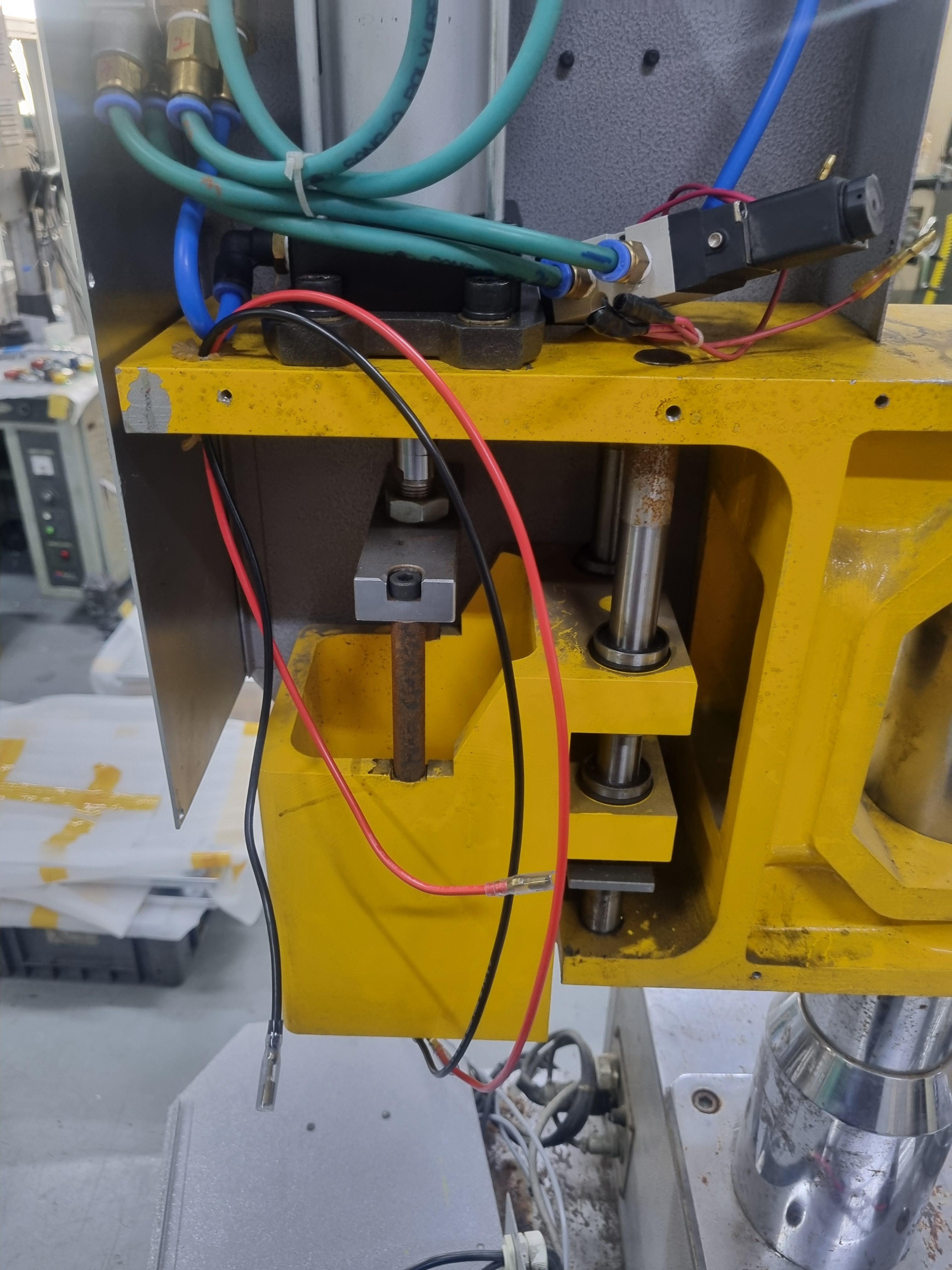

2) 배선 전면 재작업

• 기존 비정상 배선 전부 제거
• 신규 케이블 제작 및 교체
• 압착 단자 적용하여 표준 구조로 재구성

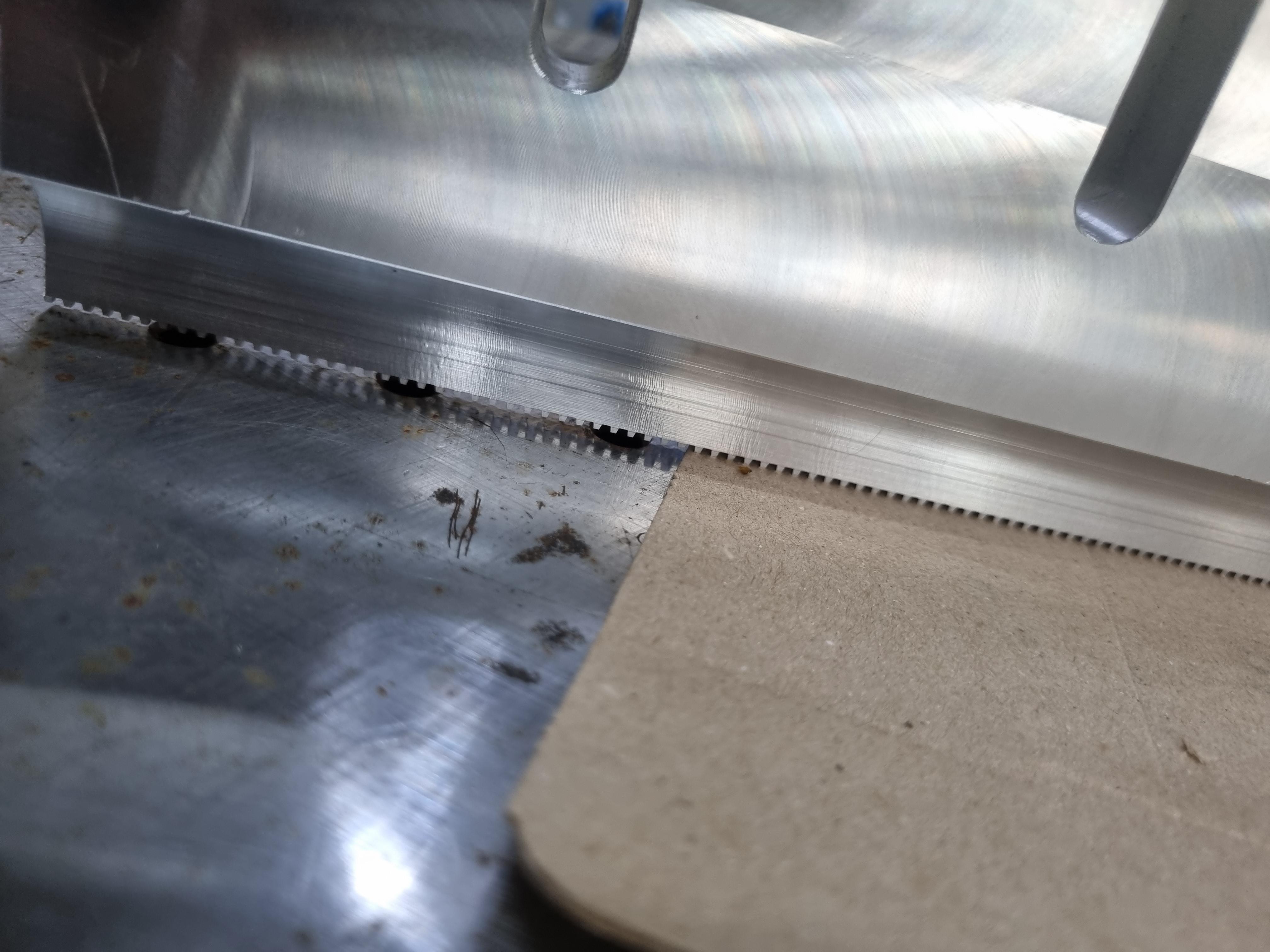

3) 공구혼 신규 제작

• 파일 용착 전용 설계 적용
• 엠보(엠버) 가공 포함
• 사용 목적에 맞춘 주파수 및 형상 최적화

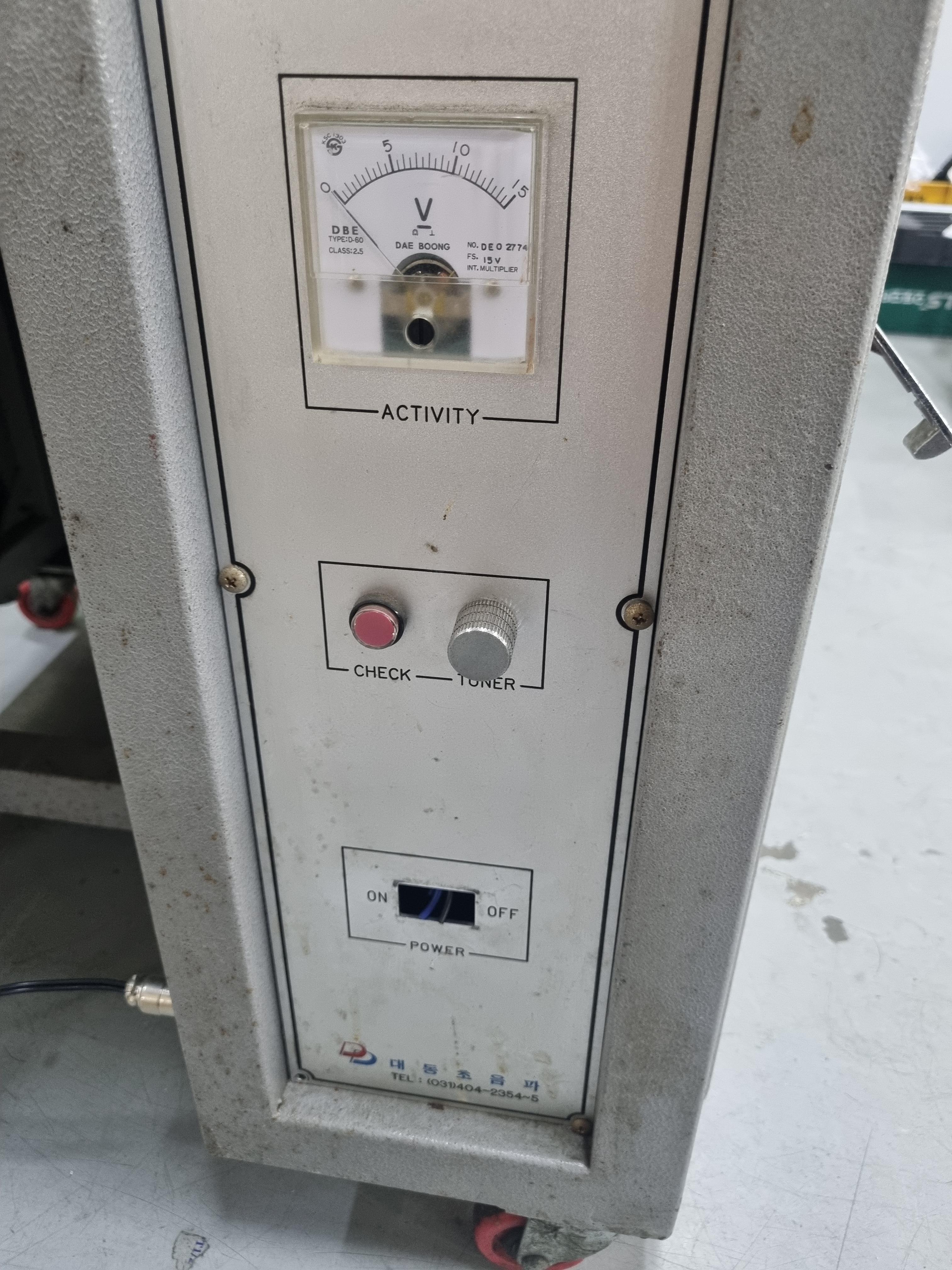

4) 전기 구성 보완

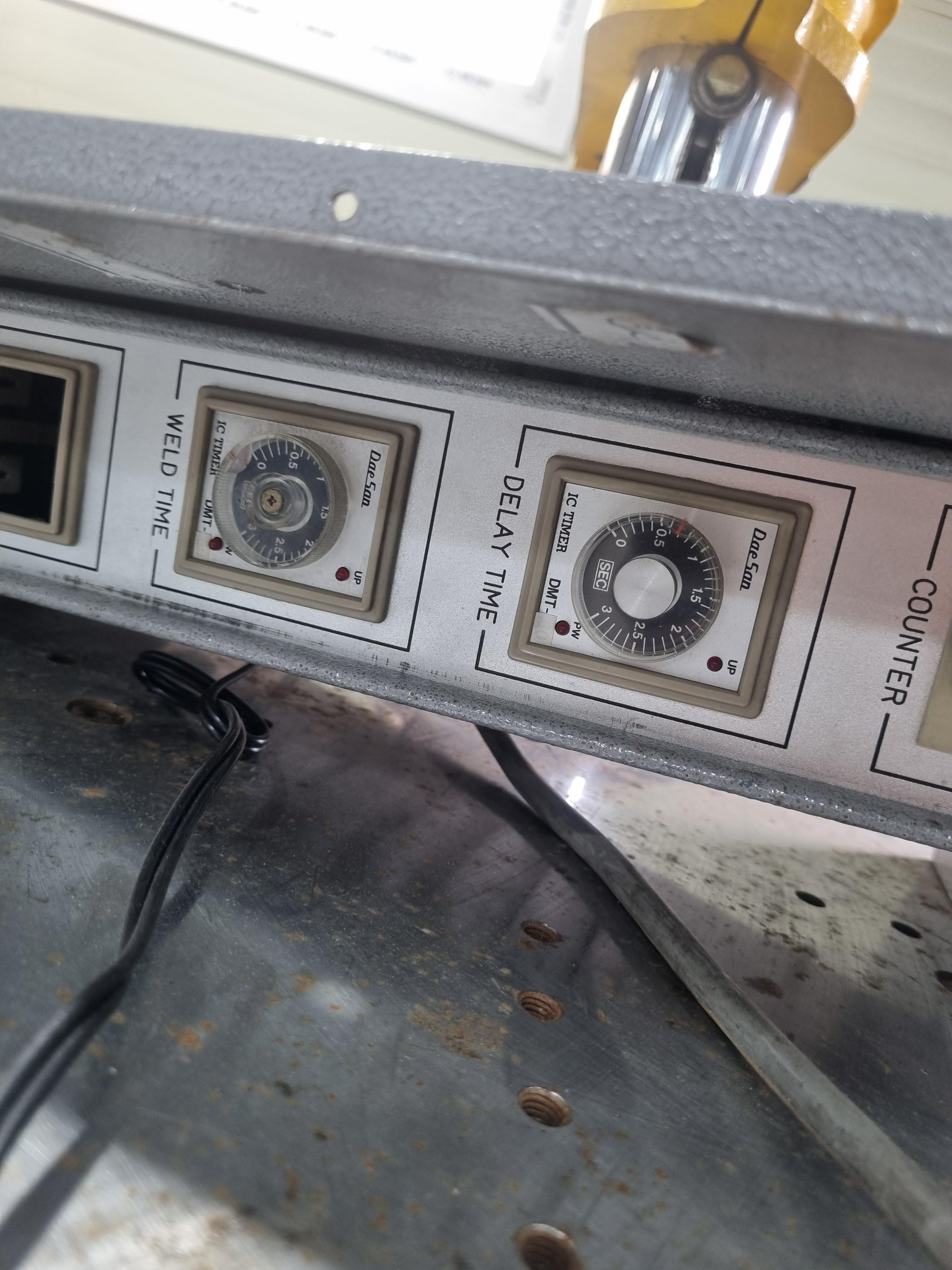

• 홀드 타이머 미설치 → 신규 장착
• 전원 스위치 미구성 → 스위치 추가 및 납땜 작업

5. 최종 결과

전체 작업 완료 후 장비를 재세팅하여 테스트를 진행했다.

• 0점 정상 복구
• 출력 안정화
• 진동 전달 정상화
• 공구혼 용착 품질 개선

현재는 정상적인 생산이 가능한 상태로 복구 완료되었다.

6. 정리

이번 사례는 단순 고장이 아니라
잘못된 조립과 비표준 작업이 누적되어 발생한 문제였다.

초음파 용착기는

• 진동 전달 구조
• 체결 상태
• 전기적 연결

이 세 가지가 모두 정확해야 정상적인 성능이 나온다.

특히 배선 작업은 단순 연결이 아니라
유지보수까지 고려한 구조 설계가 반드시 필요하다.
