오늘은 저희 회사 제품인 15Khz / 20Khz 초음파 용착기를 소개하겠습니다!
제품은 크게 신형과 구형 그리고 스탠더드 테이블형과 조방 형으로 나누어지는데요
사진으로 보여 드리겠음니다!

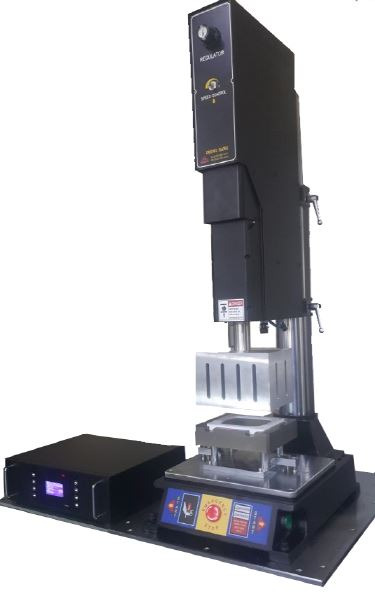

15Khz / 20Khz 스탠더드 테이블 모델
위 사진은 테이블 모델입니다. 15Khz / 20Khz 스펙을 설명해 드릴게요~
|
|
15Khz / 20Khz
|
|
출력
|
3000Watt / 2000Watt
|
|
입력 전원
|
2p-220v 50/60Hz 겸용
|
|
출력 진폭
|
가변 (제품의 특성에 따라 가변)
|
|
가압 스트로크
|
100mm
|
|
구동방식
|
Air Pressure Type (1~6bar)
|
|
상하이동 거리
|
260mm
|
|
규격
|
500 * 700 * 1900
|
|
중량
|
100 Kg
|
특징으로는
- 자동주파수 제어장치
- 자동 진폭 보상장치
- Snap-in Converter : 진동자, 부스터, 공구혼이 직접 연결되어 있어 360도 회전 가능
- 자가 진단 및 Monitoring 기능 : 설비 초기 작동 시 자가 진단 및 작업 준비 점검 기능
- 다양한 제어 Mode : 거리, 시간, 압력 제어를 병행하여 설정 가능
- 자동화 설비 연계 (Interface 기능)
- Gas Cylinder 적용으로 모체의 상. 하 이송의 용이함
다음은 신형으로 테이블과 조방 타입 기계 사진입니다!
조방 타입 신형 모델 / 테이블형 신형 모델
스펙과 특징은 위에서 설명드린 것과 같고 기계 크기만 다릅니다.
조방 형은 420 * 690 * 1200입니다!
이렇게 15Khz 와 20Khz 초음파 용착기 기계를 소개해 드렸습니다!
궁금하시거나 기계 문의하실 분은 연락 부탁드립니다! 감사합니다!
저희 정상초음파는 1992년에 회사를 설립하여 직금까지 쭉 이어온 회사 입니다.
초음파 융착기 외에 열용착,회전용착 기계를 제작 하고 자동차 라이트 사출물에
PCB 부착하는 유압스테이킹 기계와 지그를 만들어 현재 다수의 업체에 납품하고
유지 보수를 진행 하고 있습니다. 또한 모든 기계는 국제기술품질 인증원에서
ISO 인증을 받아 제작을 하고 있습니다.
문의 사항이 있을 시 언제든지 연락주시면 솔류션을 제공해 드릴 수 있습니다.
감사합니다.
